SW3224 DETEKTOR

Klassifizierungsdetektor für Hutschinenmontage

SW3224 DETEKTOR Klassifizierungsdetektor für Hutschinenmontage

Der SW3224 Schleifendetektor wurde speziell für die Detektion von Fahrzeugen mit Klassifizierung und Geschwindigkeits-messung zur Verkehrsdatenerfassung und -steuerung
entwickelt. Der Detektor ist für die direkte Hutschienen-montage konzipiert und beinhaltet ein vollständiges Überspannungsschutzmodul für die Induktionsschleifen.

Der SW3224 bietet die Funktionen und herausragenden Eigenschaften der SWARCO TRAFFIC SYSTEMS Klassifizierungs-detektoren in 19“ Einschubtechnik nun auch in einem Gerät für die DIN-Hutschienenmontage. Auf Basis des bewährten SW2224 und des zertifizierten CD9234 entwickelt, beinhaltet er ein vollständiges Überspannungsschutzmodul. Diese Integration minimiert den Verdrahtungsaufwand und reduziert den Platzbedarf erheblich.

Der SW3224 klassifiziert die Fahrzeuge in ASTRA*-SWISS Klassen (SWISS 10, SSVZ oder PW-/LW-ähnliche Fahrzeuge). Die Klassifizierung erfüllt bei Verwendung der ASTRA-SWISS Schleifen die geforderten Genauigkeiten nach ASTRA und wird z.B. durch Witterungseinflüsse nicht beeinflusst. Bei Aktivierung der Richtungslogik können Falschfahrermeldungen generiert werden. Der Fahrzeugtyp wird aus den Überfahrkurven ermittelt, welche für die verschiedenen Klassen und den verwendeten Schleifentyp typische Merkmale aufweisen.

———————————————
* ASTRA: Bundesamt für Strassen

Über den RS485-Bus werden Einzelfahrzeugdaten zu einem Steuergerät übertragen, welches die weitere Datenaggregierung nach ASTRA-Spezifikation übernimmt. Der Detektor gleicht sich automatisch auf die angeschlossenen Schleifen- / Zuleitungs-kombination ab. Temperaturschwankungen haben keinen Einfluss auf die Daten-erfassung. Die Messsysteme werden permanent auf Schleifenkurzschluss oder –unterbrechung geprüft und erst bei eindeutiger Fehlfunktion in einen Fehlerzustand versetzt.

Ist eine Schleife eines Doppelschleifensystems gestört, liefert die verbleibende Schleife weiterhin Belegtzeit, Zeitlücke und eine Klassifizierung in PW- und LW-ähnliche Fahrzeuge. Geschwindigkeiten und Fahrzeuglängen können nicht mehr ermittelt werden.

Kurze Messintervalle und ein neues Verfahren zur Geschwindig-keitsmessung ermöglichen die hohe Genauigkeit der Messdaten und die hohe Detektionsgeschwindigkeit, entsprechend
den Anforderungen des ASTRA.

Das LoopMaster Bedienprogramm, welches kostenlos erhältlich ist, bietet zusätzliche umfangreiche Schleifen- und Detektor-analysefunktionen. Das richtungsweisende Customizing ermöglicht die individuelle Vorbelegung und Einstellung der Bedienelemente und Funktionen.

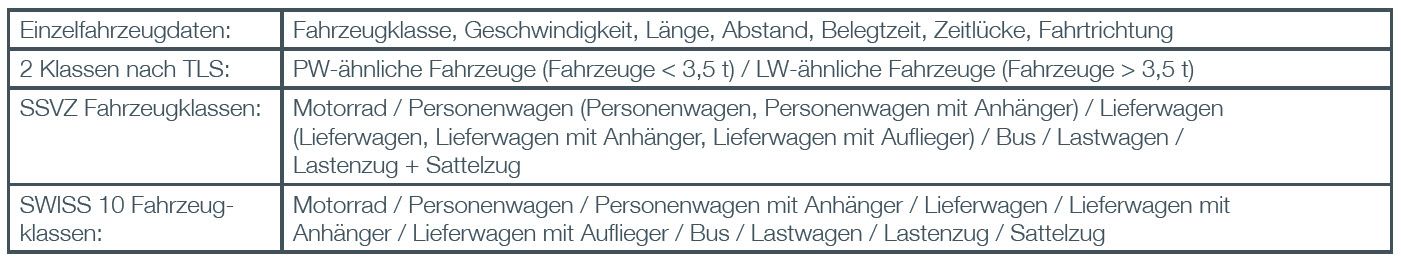

Der Detektor kann die folgenden Daten über die Service-Schnittstelle und die RS485-Datenschnittstelle liefern:

Vorteile

poll

 Astra-SWISS
Klassifizierung

local_florist

Geringe
Leistungsaufnahme

build

Wartungs-
frei

thumb_up

Einfache und
platzsparende Integration
