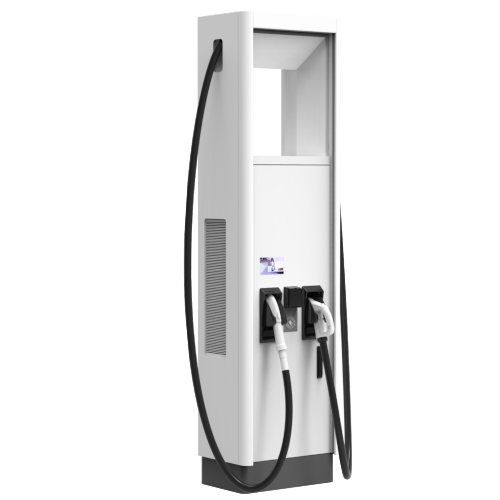

EVOLT TERRA 175
Höghastighetsladdningssystem
Terra 175 är ett modulärt högprestations laddningssystem som erbjuder den högsta laddningsströmmen för laddning av elektriska fordon med 400 VDC och 800 VDC-batterier. Även med en enda kraftenhet kan fordon kontinuerligt laddas med upp till 375 A och 160 kW, eller en toppkraft på 175 kW. Drift med två kraftenheter, upp till 500A och 350kW finns.
Därför väljer operatörerna EVOLT Terra laddstationer från SWARCO
- ABB Ability Connected Services
- Enkel anslutning av laddningssystem till back-office, betalningsplattformar eller smarta nätverkssystem
- Fjärrdiagnostik, reparation och uppdatering av programvara till låga kostnader
- ABB: s många års erfarenhet inom EV-sektorn och nära samarbete med tillverkare av elbilar
- Höga produktionsvolymer med produktionsanläggningar runt om i världen
- Globala leverantörer: belägna i mer än 100 länder
FÖRDELAR
- Modulärt begrepp: upp till 175 kW och 375 A laddningseffekt med en effektenhet, upp till 350 kW och 500 A laddningsförmåga med två kraftenheter
- Dynamisk kraftfördelning: 500 A vid två laddpunkter med endast två istället för fyra kraftenheter
- Framtidssäker genom ett brett utspänningsområde mellan 150 och 920 VDC för elbilar idag och imorgon
- CCS Laddningsstandard: 500 A med vätskekyld kabel
- CHAdeMO laddningsstandard: 200 A
- Kylning integrerad i laddpunkten möjliggör enkel installation och redundans
- Ljus, intuitiv, lättanvänd 7-tums pekskärm
- Integrerad RGB LED-remsa med konfigurerbar färg
- Många betalningsalternativ
- IEC 61000 EMC klass B (bostadsområden) certifierad, valfritt med externt EMC-filter vid behov
Teknisk information
ProduktalternativEVOLT TERRA 175
- Ljus 15-tums pekskärm
- Anpassningsbart användargränssnitt
- Energihantering på plats (Site Energy Management)
- Integrerad betalningsterminal
| Typbeteckning | EVOLT TERRA 175 |
| Teknisk data | |
| Överensstämmelse och certifiering | CE-modeller och UL-modeller finns tillgängliga |
Miljö | IP 54, för utomhusbruk |
| Diskmotstånd IK 10 (skärm: IK 08) | IK 10 (skärm: IK 08) |
| Driftstemperatur | -35° C till +55 ° C (med härdning) |
| Laddningspunkter | |
DC utgångsström | 500 A CCS (vätskekyld) 200 A CHAdeMO |
| DC utgångsspänningsområde | 150 - 920 VDC |
| Användargränssnitt | Ljus 7-tums pekskärm |
| Belysning | Integrerade RGB LED-remsor med konfigurerbara färger, vitt ljus från toppen |
| RFID | ISO / IEC 14443A / B, ISO / IEC 15393, FeliCa ™ 1, NFC, Mifare, Calypso, (tillval: Legic) |
| Nätverksanslutningar | GSM / 2G / 3G |
| Mått (h x b x d) | 2390 x 620 x 440 mm |
| Vikt | 250 kg |
| Laddningsstation | |
| Utgångseffekt per effektenhet | Maximalt 175 kW Kontinuerlig 160 kW (375 A) |
| AC-ingång - CE-modeller | 400 VAC ± 10%, 50 Hz3P + PE (icke-neutral) 277 En nominell @ 400 VAC (utgång 160 kW) Max 308 A @ 360 VAC (utgång 175 kW) |
| AC-ingång - UL-modeller | 480 VAC ± 10%, 60 Hz3P + PE (icke-neutral) 215 A nominell 480 VAC (utgång ng 160 kW) Max 272 A @ 432 VAC (utgång 175 kW) |
| Effektivitet (full belastning) | ≥ 94% vid full belastning |
| Prestandafaktor | ≥ 0,97 |
| EMV-utsläpp | Standard: Klass A (industriell) Valfritt: Klass B (bostadsområden) med externt filter |
| Mått (H x B x D) | 2030 x 1170 x 770 mm |
| Vikt | 1340 kg |
