AUTOMATISCHES SCHRANKENSYSTEM BL43

Schnelle aufsteigende Schranke

AUTOMATISCHES SCHRANKENSYSTEM BL43 Schnelle aufsteigende Schranke

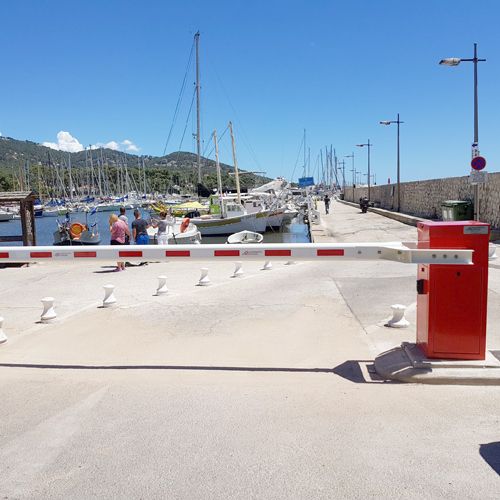

Schnell aufsteigende Schranke, kurze und mittlere Reichweite mit verstärktem Arm mit ovalem Querschnitt, zur Installation auf öffentlichen Straßen und Parkplätzen, für ein verbessertes Verkehrsmanagement.

security


 Vandalismussicher
und robust

local_florist


Hohe Energie-
Effizienz
​​​​

star


Stilvolles
Design

settings


Verschiedene
Optionen

Technische Details

Beschreibung der Serienausstattung:


  • Blechkörper gefaltet und verschweißt, Stärke 3 bis 8 mm.
  • Seitliche und vordere Türen mit umlaufender Dichtungsfuge und Verriegelung, die einen einfachen Zugang zum Mechanismus gewährleisten. Für die Installation sind zwei Konfigurationen möglich (siehe Abbildung).
  • Abnehmbarer Deckel mit Schloss und Schlüssel.
  • Mittlerer ovalverstärkter Profilarm mit Abmessungen von 175 x 100 mm, aus Aluminium, weiß lackiert mit roten Reflexstreifen.
  • Stabile Antriebswelle für den Arm, Durchmesser 50 mm, montiert auf 2 Lagern, die für ihre gesamte Lebensdauer geschmiert sind.
  • Elektromechanische Montage:
    - Umkehrbarer dreiphasiger asynchroner Getriebemotor, der den Schutz des Mechanismus im Falle eines erzwungenen Anhebens des Arms aufgrund einer betrügerischen Aktion gewährleistet.
    - Sekundärgetriebe an Zahnrad und Kettenrad. Das Halten des Arms in seinen beiden Extrempositionen (geöffnet und geschlossen) sowie nach einem STOP-Befehl wird durch eine elektromagnetische Bremse erreicht.
    - Frequenzumrichter, der progressive Beschleunigungen und gedämpfte Verzögerungen gewährleistet, für Bewegung ohne Vibrationen, Richtungsumkehr ohne Stöße (Wiederöffnen) und erhöhter Schutz des Mechanismus.
    - Elektronische Begrenzung des elektromechanischen Montagedrehmoments, die den sofortigen Stopp des Arms beim Schließen bei einem Hindernis ermöglicht.
    - Induktive Endschalter.
    - Ausgleich des Armes durch eine oder mehrere Druckfedern, abhängig vom Gewicht des Arms.
  • Hebel zum manuellen Anheben des Arms (außer Option "Automatisches Öffnen").
  • Parametrierbare elektronische Steuerungsplatine AS1320, die verschiedene Steuerungsoptionen und / oder zusätzliches Zubehör ermöglicht.
  • Anschlussklemmenblock mit Außen auf der Steuerplatine:
    - Status der Armposition angeben (offen oder geschlossen)
    - Bereitstellen von Präsenzmelderstatus
    - Ermöglicht die Master-Slave-Steuerung von zwei gegenüberliegenden Schranken (Bewegung einer Schranke durch die andere Schranke gesteuert).
